MSI Z170A TOMAHAWK: Nel Dettaglio
Possiamo dunque passare ad analizzare nel dettaglio la MSI Z170A TOMAHWK modello di punta della serie ‘’Arsenal Gaming’’.

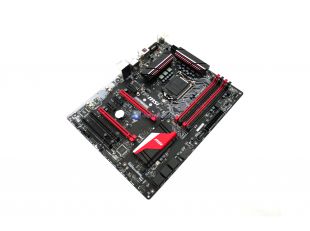

Il design della MSI Z170A TOMHAWK è classico ma personalizzato con una colorazione Rossa/Bianca in contrasto con il PCB di colore Matte Black. Seppur la Z170 TOMAHAWK non è un modello di punta ha un layout valido ed una disposizione dei connettori e slot altrettanto buona. Il formato è ATX come possiamo osservare e la zona socket è caratterizzata come quella chipset da Heatsink di medie dimensioni. MSI negli ultimi modelli di schede madri ha inoltre adottato un design ‘’visivo’’ delle piste che vanno dagli Slot RAM alla zona socket completando dunque il design complessivo che la Z170A TOMAHAWK possiede.

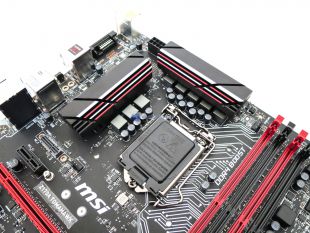

Al solito partiamo dalla zona socket. Come accennavamo MSI ha dotato la Z170A TOMAHAWK di due dissipatori in alluminio di medie dimensioni non collegati/uniti tra di loro da alcuna heat pipe come altri modelli già visti. I due dissipatori che saranno adibiti alla dissipazione delle 8 fasi di alimentazioni sono in tema con il design complessivo della scheda madre. Vedremo a breve anche il controller Ibrido che controllerà le fasi della MSI Z170A TOMAHAWK.
Alzata la levetta di ritenzione del socket, possiamo osservare meglio il nuovo socket LGA1151 che ospiterà i nuovi processori a 14nm Skylake.
Rimossi gli heatsink svitando quattro classiche viti a molla, potremo accedere alla zona di alimentazione della Z170A TOMAHAWK per scorgere meglio la disposizione e dotazione nonché la presenza del controller di gestione delle faso. Il controller della MSI Z170A TOMAHAWK è un controller ibrido Intersil ISL95856 PWM 4+3 con Phase Doubler.

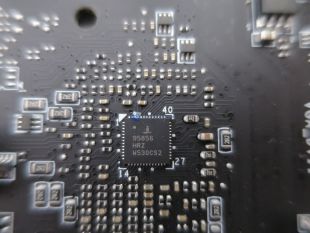

Dettaglio controller PWM Intersil ISL95856.

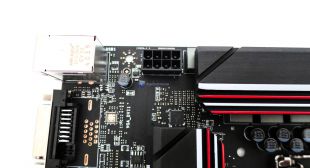

L’alimentazione della MSI Z170 TOMAHAWK sarà affidata ad un classico connettore 24 Pin ed un 8 Pin EPS.
Nella stessa zona del connettore 24 Pin troviamo il connettore USB 3.0 per il case.
Mentre più sopra i 4 Slot DDR4 due di colore nero e due di colore rosso.
A lato degli Slot RAM troviamo i LED Debug che ci indicheranno eventuali errori oltre a diversi header per ventole.
Proseguendo verso il basso troviamo il dissipatore per il PCH Z170 con la medesima colorazione Bianco/Rosso/Nero.

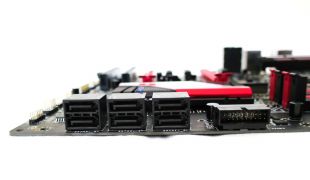

A lato di questo troviamo i connettori SATA. La scheda madre è dotata di 6 porte SATA III più un ulteriore connettore a 90 gradi per le USB 3.0.
Nell’angolo destro troviamo i classici connettori per il pannello frontale del case, USB e anche un header JSPI1 utilizzabile da MSI in caso di corruzione del BIOS o da utenti esperti.
Nella parte inferiore centrale connettori LPT, TPM, ventole e così via.

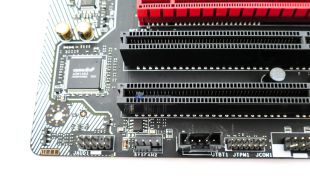

Nell’angolo opposto iniziamo a vedere il design del PCB Audio dedicato presente sulla Z170A TOMAHAWK.

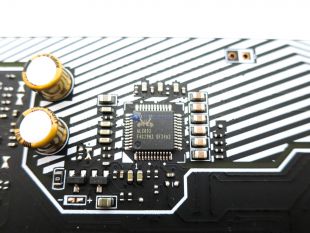

Salendo possiamo notare meglio il PCB dedicato e ‘’separato’’ che aiuterà a isolare eventuali interferenze elettromagnetiche per migliorare la qualità sonora o di riproduzione con un microfono collegato ai classici jack della scheda audio dedicata. PCB con design striato di colore bianco. Presente un chip audio Realkek ALC892 e quattro condensatori ELNA.
Arriviamo nella zona posteriore della scheda madre dove troviamo le diverse connessioni e porte e più precisamente:
1 x PS/2 per Mouse/Tastiera
2 x USB 2.0
2 x USB 3.1 Gen2
1 x DVI-D
1 x HDMI
1 x Clear CMOS b
1 x LAN (RJ45)
2 x USB 3.1 Gen1
1 x Optical S/PDIF OUT
5 x Jack 3,5mm HD Audio 7.1

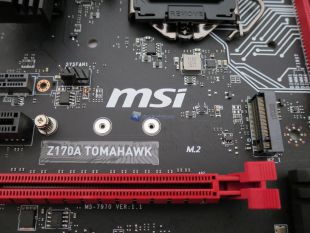

Ricordiamo che le porte USB 3.1 Gen1, operano a 5Gbps e sono quindi equivalementi a delle USB 3.0, mentre le Gen2 sono le vere nuove porte operanti a 10Gbps. In entrambi i casi abbiamo un connettore classico di Tipo A, e quindi non reversibile. Passiamo infine alla zona centrale della MSI Z170A TOMAHAWK dove troviamo il nome del modello insieme al singolo ed unico Slot M.2 presente sulla scheda madre, operante a 32Gbps (PCI Gen3 x4).

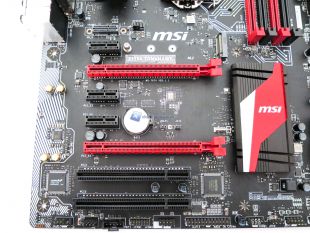

La Z170A TOMAHAWK ci mette inoltra disposizione 3slot PCI-Express x1 2 PCI-Express x16 e 2 PCI classici, come possiamo vedere.
Partendo dall’alto troviamo il connettore Mini-PCI per un eventuale moduli Wi-FI opzionale insieme al primo dei tre complessivi slot PCI-E x1.
A seguire i due slot PCI-E x16 con cui purtroppo però potremo creare solo sistemi Multi-GPU AMD e più precisamente un sistema Crossfire. Il secondo slot opera infatti soltanto a x4, probabilmente per lasciare bandwidth allo slot M.2. La MSI Z170A TOMAHAWK ci lascia dunque perplessi non garantendo un supporto anche alla controparte Nvidia e sistema SLI.

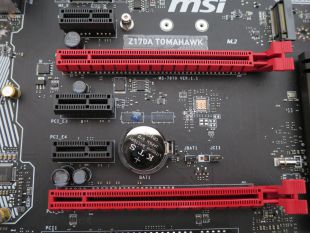

Al centro troviamo gli altri due slot PCI-E x1 e la batteria tampone.

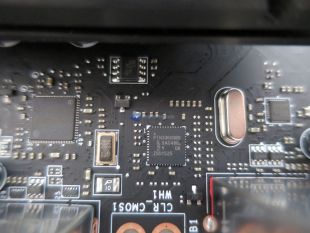

Alcuni dei chip presenti sulla MSI Z170A TOMAHAWK sono il NXP PTN3360DBS incaricato della gestione delle uscite digitali quali DVI o HDMi.
O ancora il classico chip ASMedia ASM1142 per le porte USB 3.1 Gen2.
E per finire il chip nuvoTon NCT6793D per la gestione Super I/O e sensori.

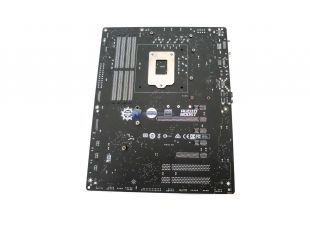

Il retro del PCB della MSI Z170A TOMAHAWK non presente dettagli particolari.
